XW-1000型鋼直尺自動檢定裝置
XW-1000型鋼直尺自動檢定裝置，是以敞開式光柵為測量標準的精密移動坐標測量校準系統。主要用于鋼直尺示值誤差的檢定。 操作時，只需裝夾好被檢鋼直尺，在電腦顯示的軟件界面中設置好相關參數，然后點擊“開始檢測”按鈕，檢定裝置自動對被檢對象進行檢測。 整個檢測過程機器視覺軟件自動讀取刻線示值誤差，自動計算相關數據，自動根據相關檢定規程判定結果，檢測全程無需人工參與。檢測所得數據、結果保存在電腦數據庫，可打印原始檢定記錄及檢定證書。 該裝置測量原理符合JJG1-1999《鋼直尺》檢定規程和相關產品標準；自動化程度高，操作簡便，重復性好，工作效率高，適合檢測工作量大的計量部門及鋼直尺生產廠家使用。
結構組成及特點

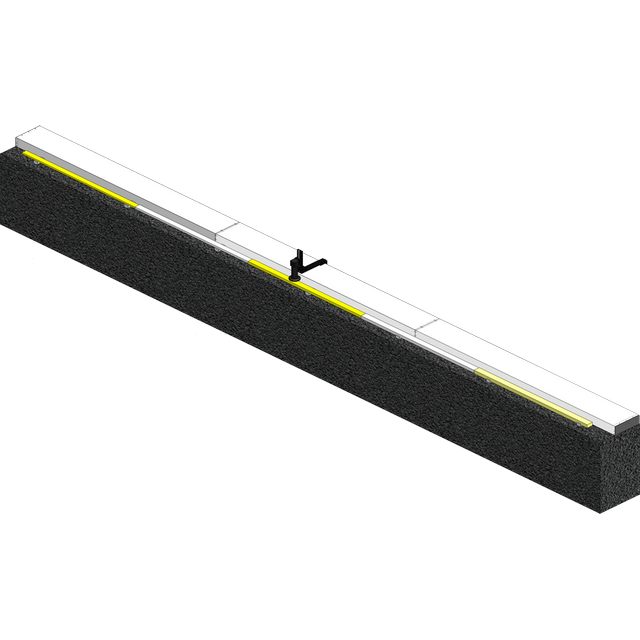

XW-1000型鋼直尺自動檢定裝置由大理石底座、高精度直線導軌、敞開式光柵尺測量系統、步進電機驅動控制系統、圖像采集系統、測量軟件組成。 1.大理石基座：尺寸1300mm×250mm×60mm，采用整條優質大理石精密加工而成，具有硬度高、耐磨、穩定性好等優點。非精度面拋光，顏色美觀。 2.高精度直線導軌：采用整條1180mm精密級高精度滾珠直線導軌，精度高、穩定性好。 3.敞開式光柵尺系統：采用敞開式增量型光柵尺和讀數頭，20℃時的精度為±5μm/m,獨立膨脹系數（α = 10.6μm/m/℃）。 4.步進電機驅動控制：采用步進電機細分技術，光柵位置反饋控制，定位快速，可靠。 5.圖像采集系統：采用工業級CCD工業相機,500萬像素，USB2.0高速接口；0.7-4.5X連續變 倍顯微鏡頭；3D打印無影光源，實現精確瞄準，邊緣成像對比度高。 6.測量軟件：十字線檢測，自由編程，可對檢測點進行任意設置，并實現鋼直尺測量數據的自動采集、打印結果。
技術參考
有效行程：0～1000mm；
示值誤差：±（0.02+0.02L）mm L單位：米；
重 復 性：≤5μm；
分 辨 力：1μm；
定位精度：≤1μm；
環境溫度：20±5℃，溫度變化為1℃/H；
檢測速度：平均2秒/每點；
外形尺寸： 1300mm×250mm×420mm；
總 重 量：60KG。
電源狀況：220V±10%，50 Hz±5%，
產品標準配置清單
XW-1000型鋼直尺全自動檢定裝置主機（含大理石檢定臺、圖像采集系統、精密位移機構）； 1臺
XW-1000型鋼直尺全自動檢定裝置專用測控箱 1臺
臺式計算機（CPU：Intel雙核，內存：4G；顯示器：19.5寸） 1臺
激光打印機（惠普） 1臺
XW-1000型鋼直尺全自動檢定軟件 1套
